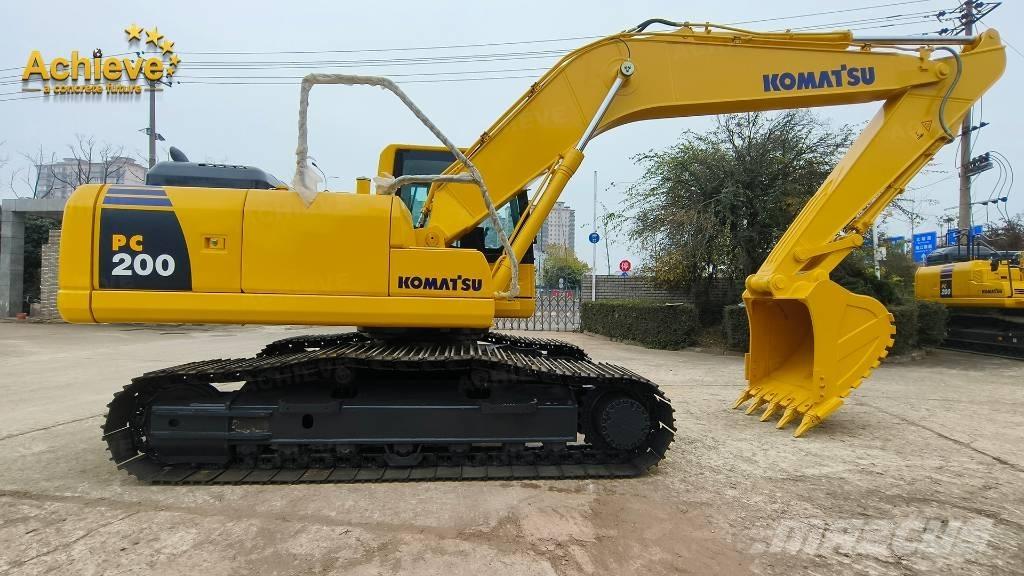

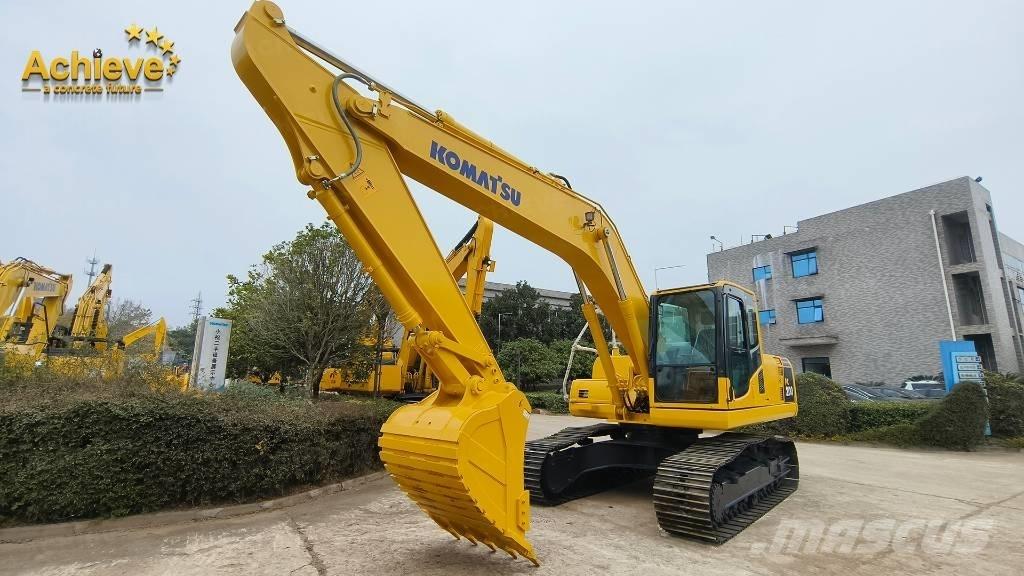

Komatsu PC 200

ENGINE Model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Komatsu SAA6D107E-1 Type . . . . . . . . . . . . . . . . . . . . Water-cooled, 4-cycle, direct injection Aspiration. . . . . . . . . . . . . . . . . . . . . . . . . Turbocharged, aftercooled Number of cylinders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Bore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 mm Stroke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 mm Piston displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.69 L Horsepower: SAE J1995. . . . . . . . . . . . . . . . . . . . . . . . . Gross 110 kW 147 HP ISO 9249 / SAE J1349. . . . . . . . . . . . . . . . . . Net 103 kW 138 HP Rated rpm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000 min-1 Fan drive method for radiator cooling . . . . . . . . . . . . . . . Mechanical Governor . . . . . . . . . . . . . . . . . . . . . . . . All-speed control, electronic HYDRAULICS Type . . HydrauMind (Hydraulic Mechanical Intelligence New Design) system, closed-center system with load sensing valves and pressure compensated valves Number of selectable working modes . . . . . . . . . . . . . . . . . . . . . . . 6 Main pump: Type . . . . . . . . . . . . . . . . . . . . . Variable displacement piston type Pumps for . . . . . . . . Boom, arm, bucket, swing, and travel circuits Maximum flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439 L / min Supply for control circuit . . . . . . . . . . . . . . . . . . . Self-reducing valve Hydraulic motors: Travel . . . . . . . . . . . . . . . 2 x axial piston motor with parking brake Swing . . . . . . . . . . 1 x axial piston motor with swing holding brake Relief valve setting: Implement circuits . . . . . . . . . . . . . . . . . . . . 37.3 MPa 380 kg/cm2 Travel circuit . . . . . . . . . . . . . . . . . . . . . . . . . . 37.3 MPa 380 kg/cm2 Swing circuit . . . . . . . . . . . . . . . . . . . . . . . . 28.9 MPa 295 kg/cm2 Pilot circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2 MPa 33 kg/cm2 Hydraulic cylinders: (Number of cylinders – bore x stroke x rod diameter) Boom . . . . . . . . . . . . . . . . . . . . . 2 –120 mm x 1334 mm x 85 mm Arm . . . . . . . . . . . . . . . . . . . . . . 1 –135 mm x 1490 mm x 95 mm Bucket for 2.93 m arm. . . . . . . . . 1 –115 mm x 1120 mm x 80 mm for 2.41 m arm. . . . . . . . . 1 –115 mm x 1120 mm x 80 mm for 1.84 m arm. . . . . . . . . 1 –125 mm x 1110 mm x 85 mm DRIVES AND BRAKES Steering control . . . . . . . . . . . . . . . . . . . . . . . Two levers with pedals Drive method. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hydrostatic Maximum drawbar pull . . . . . . . . . . . . . . . . . . . . . . 178 kN 18200 kg Gradeability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70%, 35° Maximum travel speed: High . . . . . . . . . . . . . . . . . . . . . . . . 5.5 km/h (Auto-Shift) Mid . . . . . . . . . . . . . . . . . . . . . . . . . 4.1 km/h (Auto-Shift) Low . . . . . . . . . . . . . . . . . . . . . . . . 3.0 km/h Service brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hydraulic lock Parking brake. . . . . . . . . . . . . . . . . . . . . . . . . Mechanical disc brake SWING SYSTEM Drive method. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hydrostatic Swing reduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Planetary gear Swing circle lubrication . . . . . . . . . . . . . . . . . . . . . . . Grease-bathed Service brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hydraulic lock SWING SYSTEM Drive method. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hydrostatic Swing reduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Planetary gear Swing circle lubrication . . . . . . . . . . . . . . . . . . . . . .
